Triac himmennettävä POS LED-muuntaja 75W 12V

Triac himmennettävä LED-muuntaja 75W 12V

POS triac himmennettävä LED-muuntaja. Tehoa on mukavat 75 Wattia ja se riittää hyvin esimerkiksi 5-6 metrin 10W 12V COB LED-nauha asennuksen virransyöttöön. Tämä on Leading edge (RL) ja trailing edge (RC) säädettävä. Täydellinen säätyvyys saadaan esimerkiksi ABB:n 2-100va säätimellä. Sähkönumero 2619376. Myös muilta valmistajilta löytyy tämän muuntajan kanssa toimivia valonsäätimiä. Esimerkiksi Ensto, Schneider ja monet muut meillä Suomessa yleisesti käytetyt merkit.

Jos haluat kaukosäätimellä toimivan LED-himmentimen, niin et tarvitse tätä muuntajaa. Jos haluat kaukosäätimellä toimivan LED-himmentimen, niin sopiva LED-muuntaja on normaali ei-himmennettävä LED-muuntaja jossa himmennys tapahtuu muuntajan jälkeen. Ei-himmennettävien muuntajien tuotetiedoissa ei ole mainintaa triacista, dalista tai muista muuntajan etupuolella tapahtuvista himmennystekniikoista. Ei-himmennettäville muuntajille löytyy useita hyviä LED-himmentimiä ja ne löydät meidän LED-himmentimet tuoteosastolta.

Himmennettävän LED-muuntajan asennus

Tämä LED-muuntaja soveltuu esimerkiksi 12V DC LED-nauhoille, 12V DC LED-alasvaloille, 12V DC LED-spoteille, jne. Teho riittää esimerkiksi 5-6 metrille 10W COB LED-nauhaa. Tämän LED-muuntajan korkeus on 31 mm ja se tekee tästä oikein sopivan kokoisen LED-muuntajan. Turvallisuuteen liittyen tässä on oikosulkusuoja, ylikuormasuoja ja ylikuumenemissuoja. Näistä oikosulku- ja ylikuormasuoja toimivat virrankatkomisperiaatteella. Tarkoittaa sitä, että ongelmatilanteessa LED-muuntaja alkaa katkomaan virtaa ja se tekee valoista välkkyvät. Virrankatkominen jatkuu kunnes vika on poistettu. Ylikuumenemissuoja katkaisee virran 12 voltin puolelta –> valot sammuvat. Valot saadaan päälle kytkemällä virta uudelleen päälle. Vastaavalla tavalla toimivat suojat myös muissa laadukkaissa LED-muuntajissa. Muuntaja jäähdyttää itsensä ympärillä vaihtuvaan ilmaan, eli asenna sellaiseen paikkaan jossa lämmin ilman pääsee sekoittumaan ympärillä olevaan ilmaan.

Riittävä LED-muuntajan teho

Tämän himmennettävän LED-muuntaja maksimiteho on 75 wattia ja käyttöjännite on 12 volttia. Kun mietit sopivaa muuntajaa LED-asennukseen, niin kannattaa ottaa hieman tehokkaampi LED-muuntaja kuin mikä maksimikuorma tulee olemaan. Meiltä löytyy hyvä blogiteksti LED-muuntajien valinnasta ja tehoista ja se löytyy tästä.  Tämän muuntajan teho riittää esimerkiksi:

Max 14 metriä 4,8W LED-nauhalle
Max noin 6,5 metrille 10W COB LED-nauhalle
Max 11-12 kpl 5 watin LED-alasvaloille
Max 11-12 kpl 5 watin LED-kohdevaloille
Max noin 20 kpl 3 watin LED-spotteja

Yhteensopiviksi testatut säätimet:

• LED Himmennin 220-240V AC Valkoinen (Leading edge tilassa)
• Valonsäädin Ensto Intro – Kiertonuppisäädin 3-100VA
• Valonsäädin Exxact 315VA RC UPK VAL – Schneider Electric
• Valonsäädin Impressivo LED 2-100VA RL UPK NUPPI VAL – ABB

Lisää yhteensopivia säätimiä lisätään sitä mukaan, kun testaustilanteita tulee vastaan.

Hyödyt:

• Värisemätön himmennys
• Pehmeä säätö
• Matala design
• Ylikuormasuoja
• Ylikuumenemissuoja
• Oikosulkusuoja
• Täyden skaalan himmennys 0% – 100%
• 10% minimikuorma
• Turvallinen TUV-CE, RoHS

Käyttököhteet:

• 12V LED-nauhat
• 12V LED-alasvalot
• 12V LED-kohdevalot
• 12V LED-moduulit
• 12V LED-spotit

Huomio GU5.3 spottien omistajille tai niitä harkitseville

Tätä muuntajaa ei ole tarkoitettu GU5.3 spoteille! Jos olet hankkinut marketista tai jostain verkkokaupasta himmennettävät GU5.3 12V spotit ja tarvitset niille himmennettävän muuntajan, niin tämä muuntaja ei ole sinulle. Olemme vuosien saatossa kuulleet lukuisia surullisia tarinoita kuinka GU5.3 spottien himmentäminen ei ole onnistunut. Jos valaisimia toimittava taho ei tiedä millä kokoonpanolla kyseiset valaisimet saa vilkkumatta toimimaan, niin emme mekään tiedä. Eli, älä missään nimessä tilaa meiltä triac himmennettävää muuntajaa himmennettäville GU5.3 12V LED-spoteille! Me emme halua olla ratkomassa GU5.3 12V LED-spottien himmennysongelmia. Jos olet siinä onnellisessa tilanteessa, että sinulla ei vielä ole hankittuna GU5.3 12 V LED-spotteja, niin suosittelemme vaihtoehdoksi himmennettävät 12 voltin LED-spotit tai 12 voltin LED-alasvalot.

Himmennettävät 12 Voltin LED-spotit löydät tästä.

CRI90 LED-alasvalo 5W 3K himmennettävä 12V löytyy tästä

CRI90 LED-alasvalo 5W 4K himmennettävä 12V löytyy tästä

CRI90 suunnattava LED-alasvalo 6W himmennettävä 12V löytyy tästä

Yllä olevilla spoteilla ja alasvaloilla saat 100% varmasti toimivan valaistuksen. Himmennys toimii vilkkumatta ja värisemättä ja saat säädettyä valot himmeiksi.

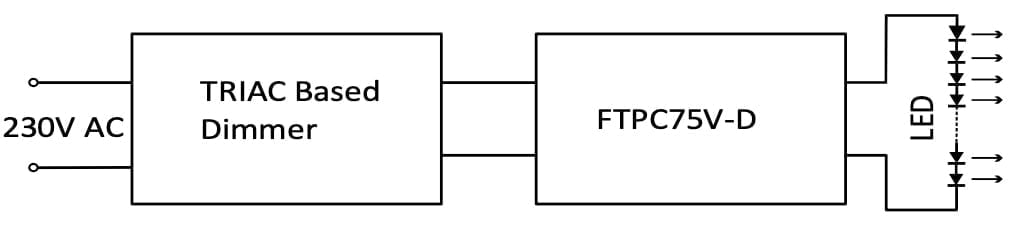

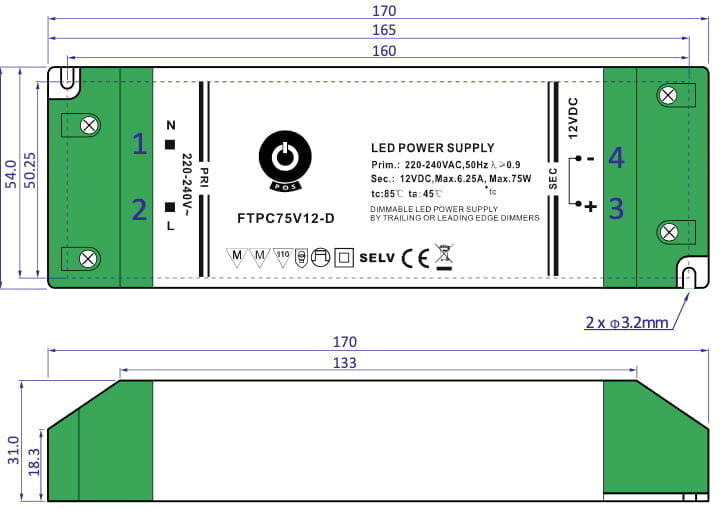

Mittakuvat ja kytkentäohje:

LED-muuntajien yleinen turvaetäisyys ympärillä oleviin materiaaleihin on 25 mm yläpuolelle ja sivuille. Yleensä tämä ei ole ongelma matalissakaan koolauksissa. Yleisempi ongelma matalissa koolauksissa on se taittuuko muuntaja valaisimen asennusaukosta kattopaneelien päälle. Tämän muuntajan pituus on 170 mm, joten kannattaa varmistaa mahtuuko tämä muuntaja taittumaan asennusaukosta. Jos muuntajalle on paikka huoltoluukun läheisyydessä, niin sittenhän se on helppo homma.
