Valaistuspaketit portaikkoon

Portaiden LED-valaistuspaketit käsijohteeseen

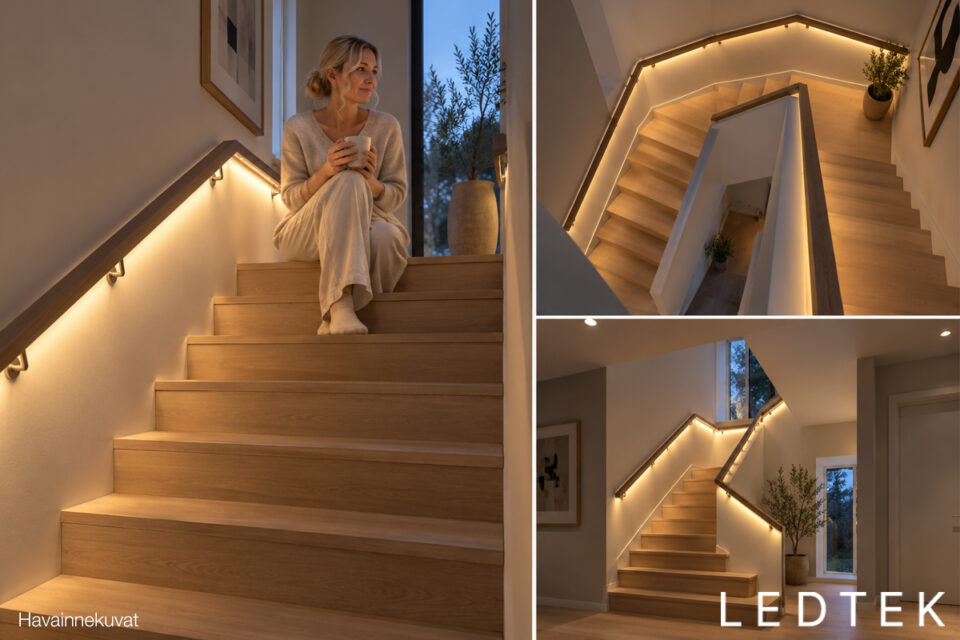

LEDTEKin portaiden LED-valaistuspaketit on suunniteltu erityisesti käsijohteen epäsuoraan valaistukseen. Ratkaisu tuo portaikkoon pehmeää kulku- ja tunnelmavaloa ilman, että itse valonlähde hallitsee näkymää.

Uusissa paketeissa käytetään 24 V COB LED-nauhaa, jonka teho on 4,5 W/m. COB-rakenteen ansiosta valo muodostaa tasaisen ja yhtenäisen valoviivan ilman perinteiselle LED-nauhalle tyypillisiä näkyviä valopisteitä.

4,5 W/m – sopiva teho käsijohteen valaistukseen

Portaiden käsijohteen valaistuksessa tavoitteena ei yleensä ole mahdollisimman suuri valoteho, vaan miellyttävä ja häikäisemätön valo, joka auttaa hahmottamaan portaikon ja lisää turvallisuutta hämärässä.

4,5 W/m COB LED-nauha sopii hyvin:

• käsijohteen alapintaan
• käsijohteen taakse
• käsijohteeseen jyrsittyyn uraan
• alumiiniprofiiliin
• portaikon kulku- ja yövalaistukseen
• epäsuoraan tunnelmavalaistukseen

3000 K – lämmin valkoinen portaikkoon

Portaiden valaistuspaketeissa käytetään 3000 K lämmintä valkoista valoa.

3000 K sopii hyvin kodin portaikkoon, puisiin käsijohteisiin ja lämpimiin sisustussävyihin. Se toimii myös luontevasti muun kodin 3000 K valaistuksen rinnalla.

LED-nauhojen CRI90+ värintoisto auttaa puun, seinäpintojen ja muiden materiaalien värejä näyttämään luonnollisilta.

Valitse 5 m tai 15 m käsijohdepaketti

Valikoimassa on kaksi erilaiseen portaikkoon sopivaa ratkaisua.

5 m käsijohdepaketti sopii esimerkiksi yhdelle suoralle käsijohdeosuudelle tai pienempään portaikkoon.

15 m U-käsijohdepaketti sisältää kolme 5 metrin LED-nauhaa ja sopii esimerkiksi kaksikerroksisen kodin U-malliseen portaikkoon, jossa käsijohde jatkuu useammalle sivulle.

15 metrin paketissa kaikki kolme LED-nauhaa kytketään rinnakkain omilla 24 V syötöillä. Nauhoja ei kytketä yhdeksi 15 metrin ketjuksi. Näin jännitehäviö pysyy paremmin hallinnassa ja kaikki kolme nauhaosuutta saavat tasaisemman käyttöjännitteen.

Pitkässä portaikossa virransyöttö ratkaisee

Yhden 5 metrin, 4,5 W/m LED-nauhan teho on 22,5 W ja virta noin 0,94 A / 24 V.

Suositeltu syöttöjohdon poikkipinta yhdelle 5 metrin LED-nauhalle:

• enintään noin 5 m: 2 × 0,75 mm²
• noin 5–10 m: 2 × 1,0 mm²
• noin 10–15 m: 2 × 1,5 mm²

Pitkissä asennuksissa suurempi johdinpoikkipinta auttaa pienentämään jännitehäviötä.

Himmennys lisävarusteena

Portaiden LED-nauhat ovat himmennettävissä sopivalla 24 V LED-himmentimellä.

15 metrin U-käsijohdepaketissa käytetään GLP VSP 100 W / 24 V LED-muuntajaa, joka soveltuu hyvin myös toisiopuolen PWM/RF-himmennykseen.

Lisävarusteeksi voidaan valita esimerkiksi 217S LED-himmennin, jolla kaikkia kolmea LED-nauhaosuutta voidaan ohjata yhdessä.

217S asennetaan 24 V puolelle ennen LED-nauhojen haaroitusta.

Miksi COB LED-nauha portaiden käsijohteeseen?

COB LED-nauha sopii käsijohteeseen erityisen hyvin, koska:

• valo muodostaa yhtenäisen valoviivan
• yksittäiset LED-pisteet eivät erotu selvästi
• valo näyttää siistiltä myös läheltä katsottuna
• 4,5 W/m teho on miellyttävä käsijohteen yhteydessä
• 24 V järjestelmä soveltuu hyvin pidempiin asennuksiin

Viimeistele asennus LED-alumiiniprofiililla

LED-nauha voidaan asentaa käsijohteen rakenteesta riippuen suoraan, jyrsittyyn uraan tai LED-alumiiniprofiiliin.

Esimerkiksi LEDTEK 1708 sopii moniin käsijohdeasennuksiin.

Alumiiniprofiili:

• suojaa LED-nauhaa
• helpottaa siistiä asennusta
• viimeistelee ulkonäön
• mahdollistaa diffuusorikannen käytön

Valitse portaikkoosi sopiva paketti

5 m paketti

• yksi käsijohdeosuus
• pienempi portaikko
• 30 W / 24 V muuntaja

15 m U-käsijohdepaketti

• kolme 5 m LED-nauhaa
• U-mallinen tai usealle sivulle jatkuva käsijohde
• rinnakkainen virransyöttö
• GLP VSP 100 W / 24 V muuntaja
• mahdollisuus lisätä 217S-himmennin

Näin portaikon LED-valaistus voidaan toteuttaa valmiiksi mitoitetuilla komponenteilla ilman, että LED-nauhan ja muuntajan yhteensopivuutta tarvitsee laskea itse.
