Portaiden LED-valaistuspaketti 3000K COB 24V – U-mallinen käsijohde 3 × 5 m

LED-valaistus U-malliseen portaiden käsijohteeseen

LEDTEK Portaiden LED-valaistuspaketti 3000K on suunniteltu erityisesti portaikkoihin, joissa käsijohde jatkuu useammalle sivulle ja valaistavaa pituutta tarvitaan enemmän kuin tavallisessa 5 metrin paketissa.

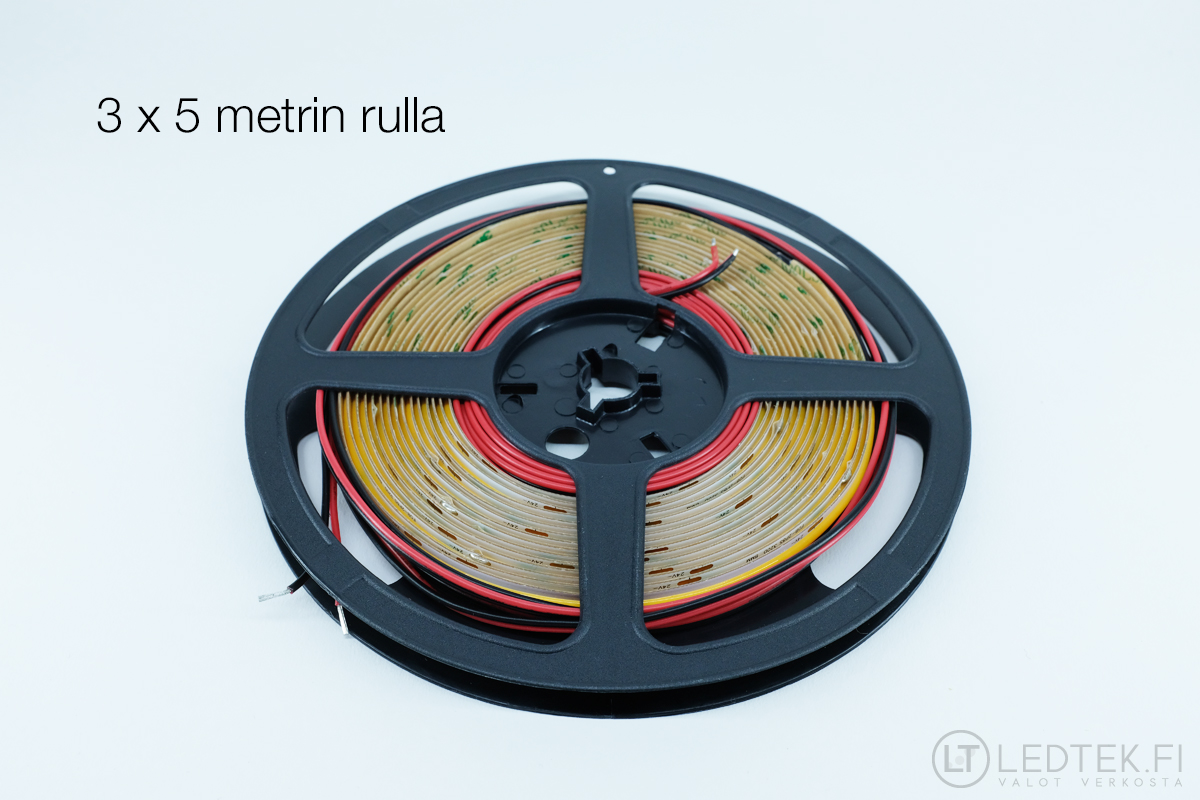

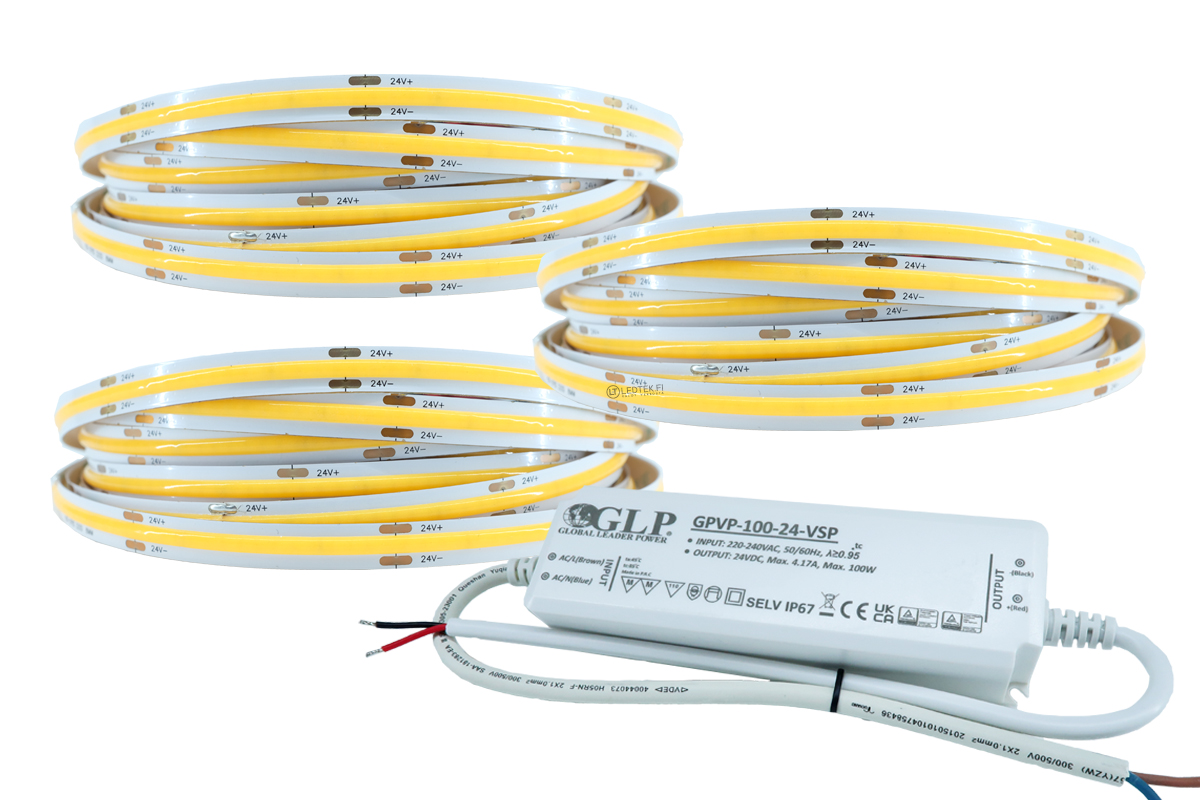

Paketti sisältää kolme 5 metrin COB LED-nauhaa, eli yhteensä 15 metriä LED-valaistusta, sekä oikein mitoitetun GLP VSP 100 W / 24 V LED-muuntajan.

Ratkaisu sopii hyvin esimerkiksi U-malliseen käsijohteeseen, jossa LED-nauhaa tarvitaan yläkerran tasanteelle, varsinaiseen porrassyöksyyn ja alakerran puolelle.

Lämmin 3000 K valo antaa portaikkoon miellyttävän ja kodikkaan tunnelman. Hyvä CRI90+ värintoisto auttaa puun, seinäpintojen ja muiden materiaalien sävyjä näyttämään luonnollisilta.

Kolme erillistä 5 metrin syöttöä

Pitkässä LED-asennuksessa virransyöttö on tärkeää suunnitella oikein.

Kolmea 5 metrin LED-nauhaa ei kytketä peräkkäin yhdeksi 15 metrin ketjuksi.

Sen sijaan kaikki kolme LED-nauhaa kytketään rinnakkain 24 V muuntajalle:

100 W / 24 V muuntaja
→ 5 m LED-nauha
→ 5 m LED-nauha
→ 5 m LED-nauha

Jokaiselle 5 metrin LED-nauhalle tuodaan oma 24 V syöttöjohto yhteisestä jakopisteestä.

Tämä auttaa pitämään jännitehäviön hallinnassa ja varmistaa, että kaikki kolme nauhaosuutta saavat mahdollisimman tasaisen käyttöjännitteen.

Miksi nauhoja ei kytketä 15 metrin ketjuksi?

Jos kaikki 15 metriä syötettäisiin yhden LED-nauhaosuuden kautta, nauhan kupariratojen läpi kulkisi tarpeettoman suuri virta ja jännitehäviö kasvaisi.

Kolmen rinnakkaisen 5 metrin haaran ansiosta jokainen nauha toimii omana valaistusosuutena.

Yhden 5 metrin osuuden teho on:

5 m × 4,5 W = 22,5 W

Virta 24 voltilla on noin 0,94 A / haara.

Koko järjestelmän teho on:

3 × 22,5 W = 67,5 W

100 W muuntaja jättää järjestelmälle sopivasti tehoreserviä.

Sopii U-malliseen käsijohteeseen

Paketti on hyvä ratkaisu esimerkiksi silloin, kun käsijohde kulkee:

• ylätasanteella
• varsinaisen portaikon yhteydessä
• alatason suuntaan

LED-nauha voidaan asentaa esimerkiksi käsijohteen:

• alapintaan
• taakse
• jyrsittyyn uraan
• alumiiniprofiiliin

Jokainen käsijohteen osa voidaan toteuttaa omalla 5 metrin nauhaosuudellaan.

4,5 W/m – miellyttävä teho käsijohteeseen

Käsijohteen valaistuksessa tavoitteena ei yleensä ole mahdollisimman suuri valoteho.

4,5 W/m COB LED-nauha antaa tasaisen tunnelma- ja kulkuvalon ilman, että käsijohteen lähelle sijoitettu valolähde muodostuu tarpeettoman kirkkaaksi.

Se sopii hyvin:

• portaiden kulkuvaloksi
• ilta- ja yövalaistukseen
• käsijohteen korostamiseen
• epäsuoraan portaikkovalaistukseen

Tasainen COB-valoviiva

COB-rakenteessa LEDit sijaitsevat erittäin tiheässä, joten valo muodostaa yhtenäisen valoviivan.

Portaiden käsijohteessa tämä on erityisen hyödyllistä, koska LED-nauhaa katsotaan usein melko läheltä.

COB-tekniikan etuja:

• ei selvästi näkyviä yksittäisiä LED-pisteitä
• tasainen valo
• siisti ja moderni lopputulos
• miellyttävä epäsuora valaistus

3000 K – lämmin valkoinen portaikkoon

3000 K on lämmin valkoinen valonsävy, joka sopii hyvin kodin portaikkoon.

Se toimii erityisen hyvin:

• puisten käsijohteiden kanssa
• puuportaissa
• lämpimissä sisustussävyissä
• muun 3000 K valaistuksen rinnalla

Hiljainen GLP VSP -muuntaja

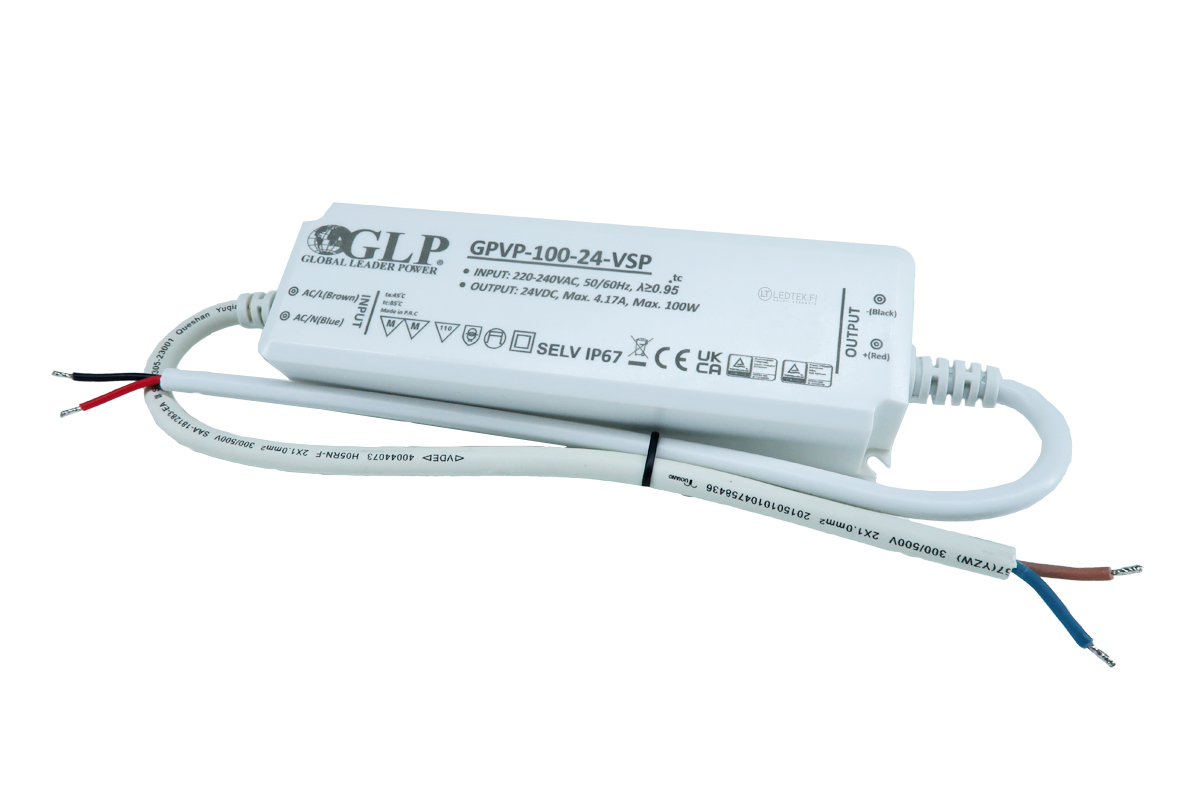

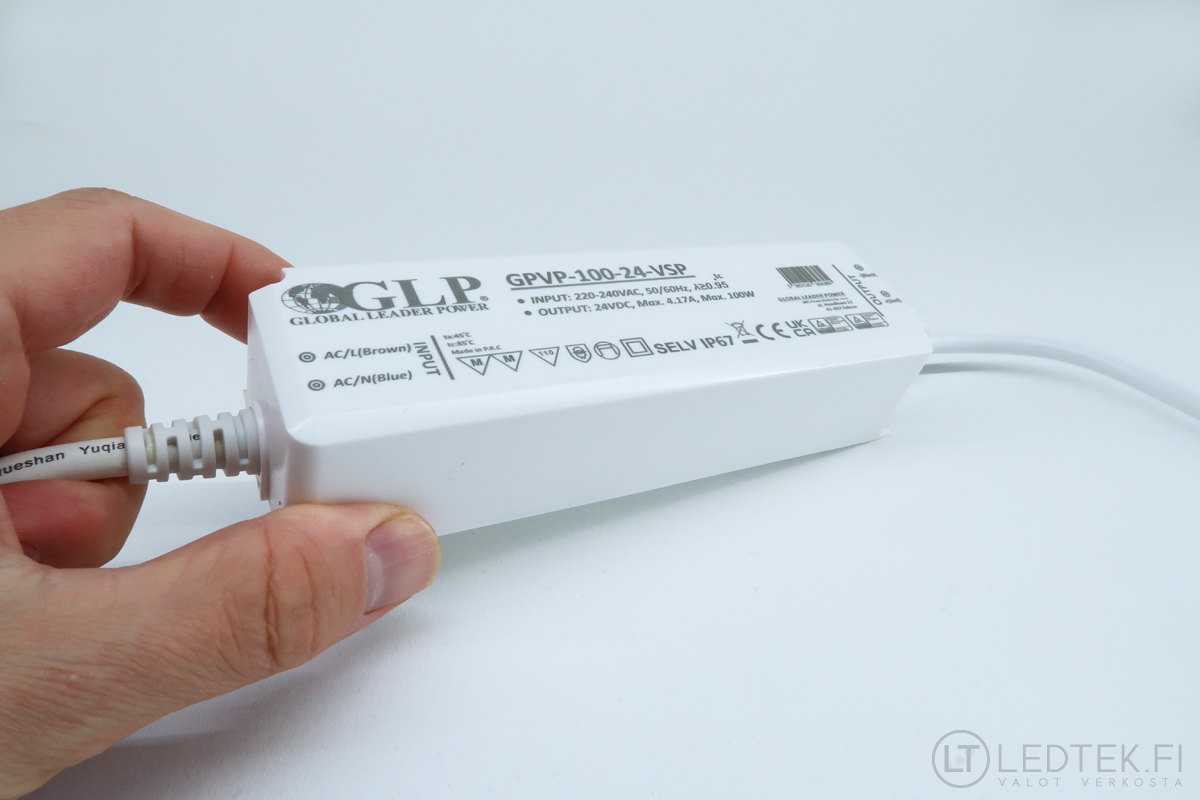

Paketissa käytetään GLP VSP 100 W / 24 V LED-muuntajaa.

Valitsimme tähän pakettiin GLP-muuntajan myös siksi, että valaistukseen voidaan myöhemmin lisätä toisiopuolen PWM/RF-himmennys ilman POS-muuntajilla himmentimien kanssa havaittavaa häiritsevää piippaavaa ääntä.

Haluatko himmentää valaistusta?

Pakettiin sopivaksi lisävarusteeksi suosittelemme 217S LED-himmennintä.

217S asennetaan LED-muuntajan 24 V toisiopuolelle ennen LED-nauhojen haaroitusta, jolloin kaikkia kolmea nauhaosuutta voidaan himmentää yhdessä.

217S-himmennin ei sisälly pakettiin.

Johdotuksen suunnittelu

Muuntajalta jokaiselle 5 metrin LED-nauhalle tuodaan erillinen 24 V syöttö.

Syöttöjohdon poikkipinta valitaan johdon pituuden ja asennustavan mukaan. Pitkillä syöttömatkoilla kannattaa käyttää suurempaa johtimen poikkipintaa jännitehäviön minimoimiseksi.

230 V -kytkennät ja kiinteät sähköasennukset kuuluvat sähköalan ammattilaiselle.

Suositeltu syöttöjohdon poikkipinta

– enintään 5 m: 2 × 0,75 mm²
– noin 5–10 m: 2 × 1,0 mm²
– noin 10–15 m: 2 × 1,5 mm²

Alumiiniprofiili viimeistelee käsijohteen

LED-nauha voidaan asentaa esimerkiksi käsijohteeseen jyrsittyyn uraan tai sopivaan LED-alumiiniprofiiliin.

Profiili:

• suojaa LED-nauhaa
• viimeistelee asennuksen
• parantaa kiinnitystä
• mahdollistaa diffuusorikannen käytön

Esimerkiksi LEDTEK 1708 soveltuu moniin käsijohdeasennuksiin.

Tekniset tiedot

• LED-nauhaa yhteensä: 15 m
• nauhojen määrä: 3 × 5 m
• käyttöjännite: 24 V DC
• teho: 4,5 W/m
• yhden nauhan teho: 22,5 W
• kokonaisteho: 67,5 W
• värilämpötila: 3000 K
• valon väri: lämmin valkoinen
• värintoisto: CRI90+
• LED-tekniikka: COB
• nauhan leveys: 8 mm
• LED-muuntaja: GLP VSP 100 W / 24 V
• kytkentä: 3 rinnakkaista 5 m haaraa
• himmennettävissä: kyllä, erillisellä 24 V himmentimellä
• suojausluokka LED-nauhassa: IP20
• käyttökohde: kuivat sisätilat

Paketin sisältö

• 5 m CRI90 COB LED-nauha 3000 K, 3 kpl
• GLP VSP LED-muuntaja 100 W / 24 V, 1 kpl
