RGB COB LED-nauhapaketti 24V 10 m IP65 – IP67 RF-ohjaus

RGB COB LED-nauhapaketti 10 m IP65

LEDTEKin 10 metrin RGB COB LED-nauhapaketti on valmis 24 V värivalaistusratkaisu kohteisiin, joissa LED-nauhalta ja ohjaukselta vaaditaan tavallista parempaa suojaa kosteudelta ja roiskevedeltä.

Paketista löytyy IP65-suojattu RGB COB LED-nauha, IP67 LED-muuntaja ja IP67 RF-vastaanotin. Näin kokonaisuus soveltuu hyvin esimerkiksi suojattuihin ulkotiloihin, terasseille, katoksiin ja muihin vaativampiin asennuskohteisiin.

IP65 LED-nauha ja IP67 ohjaus

Paketin RGB COB LED-nauhan suojausluokka on IP65, mikä antaa hyvän suojan pölyä ja vesisuihkuja vastaan.

LED-muuntaja ja RF-vastaanotin ovat IP67-suojattuja, joten myös järjestelmän ohjaus- ja virtalähdekomponentit soveltuvat tavallista vaativampiin ympäristöihin.

Paketti sopii esimerkiksi:

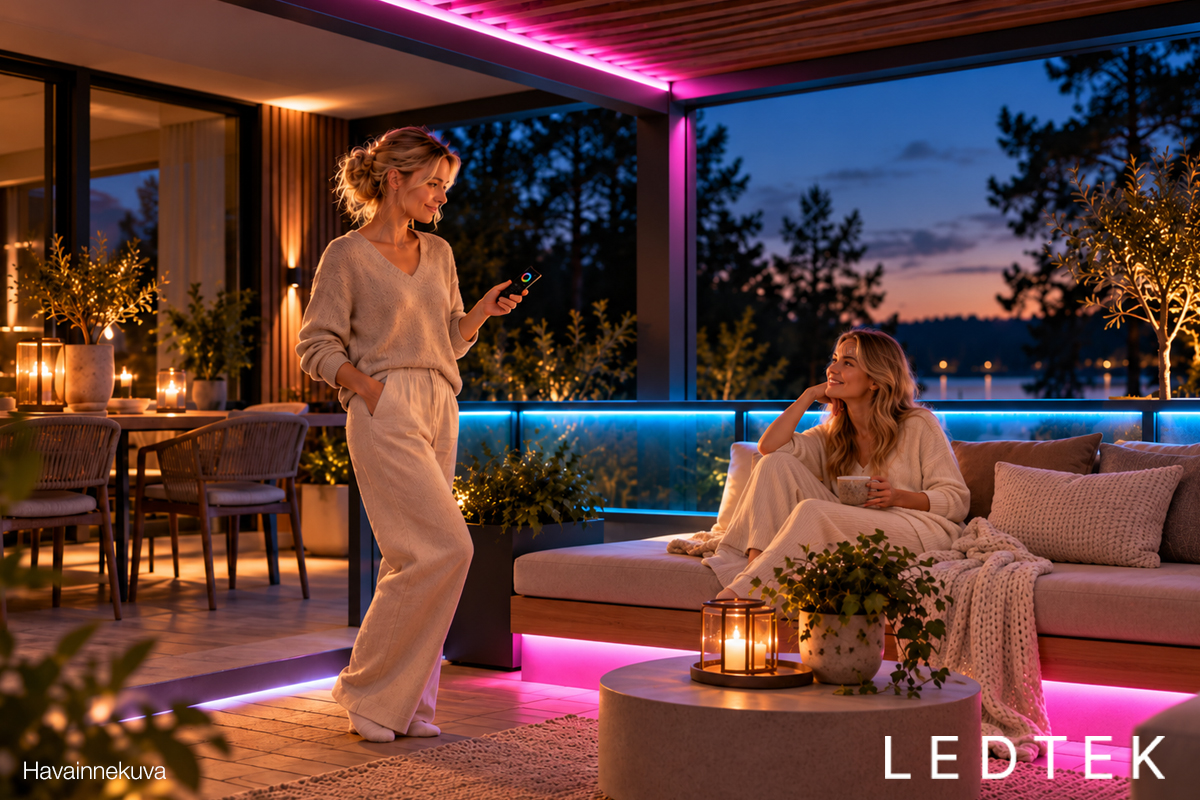

• terassien ja katosten tunnelmavalaistukseen
• suojattuihin ulkotiloihin
• katettuihin parvekkeisiin
• kosteutta tai roiskevettä sisältäviin kohteisiin
• ravintoloiden ja liiketilojen tehostevalaistukseen
• pitkien 10 metrin värivalaistusten toteuttamiseen

Huom. Pakettia ei ole tarkoitettu veden alle asennettavaksi. Liitokset ja kaapeloinnit tulee toteuttaa asennuspaikan olosuhteiden edellyttämällä suojaustasolla.

RGB-värivalaistus

RGB LED-nauha sisältää kolme värikanavaa:

• punainen
• vihreä
• sininen

Kanavia yhdistelemällä voidaan muodostaa suuri määrä eri värejä ja valaistustunnelmia.

RGB sopii erityisesti tunnelma-, tehoste- ja koristevalaistukseen. Jos samasta nauhasta tarvitaan myös erillistä laadukasta valkoista valoa, RGBW-paketti on parempi vaihtoehto.

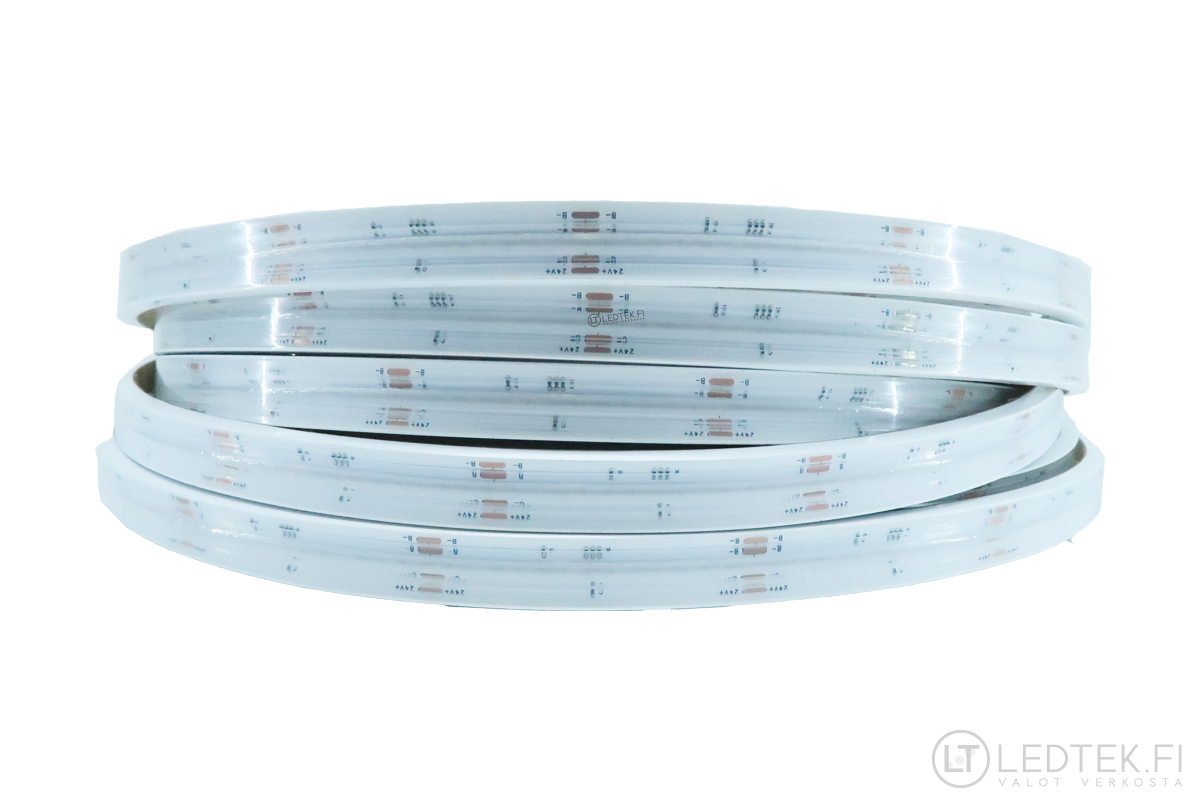

COB-rakenne tasaisempaan valoviivaan

COB-rakenteessa LED-komponentit sijaitsevat erittäin tiheässä, jolloin yksittäiset LED-pisteet erottuvat perinteistä RGB LED-nauhaa vähemmän.

Tuloksena on tasaisempi ja viimeistellympi valoviiva erityisesti LED-profiileissa ja epäsuorassa valaistuksessa.

Langaton LEDTEK RF-ohjaus

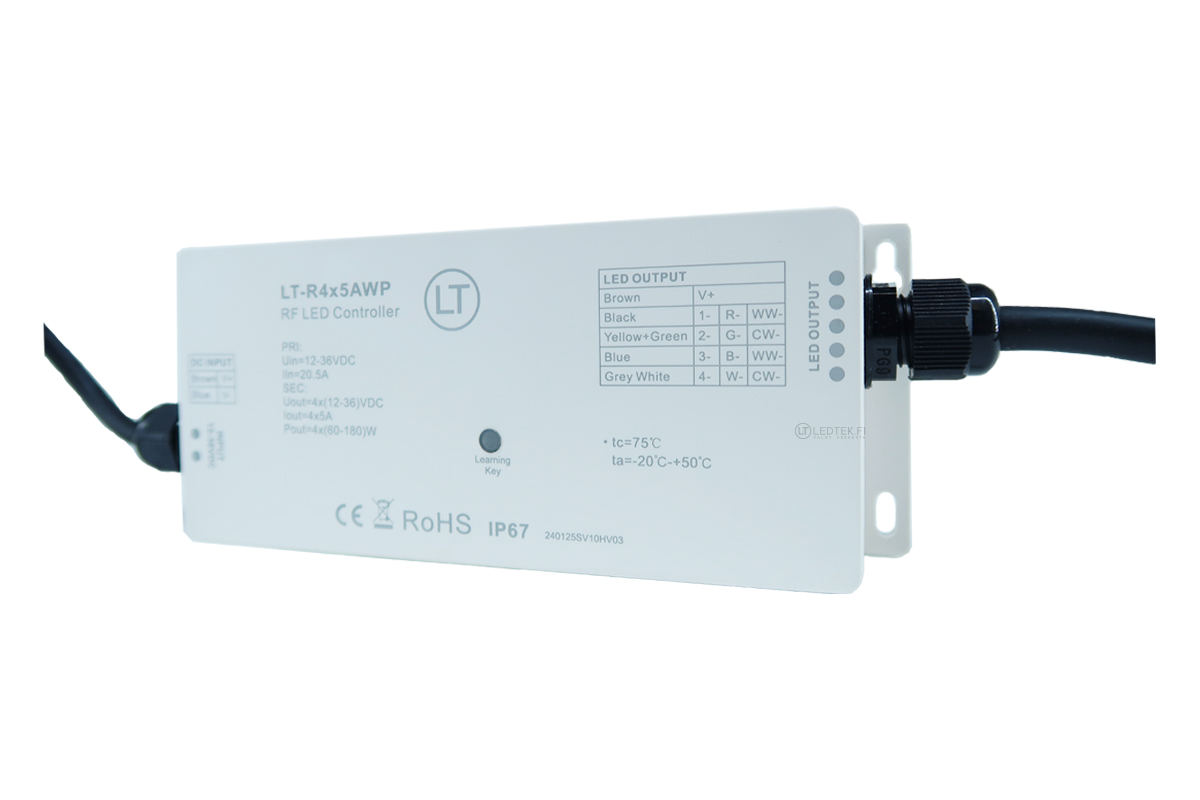

Pakettiin kuuluu LEDTEK RF-vastaanotin 4×5A IP67 sekä yhteensopiva LEDTEK 4-kanavainen RGBW-kaukosäädin.

Kaukosäädin toimii hyvin myös RGB-nauhan kanssa. RGB-käytössä vastaanottimen RGB-kanavat ovat käytössä ja neljäs kanava jää vapaaksi.

Kaukosäätimellä voidaan ohjata:

• värejä
• kirkkautta
• päälle/pois-toimintoa
• erilaisia RGB-valaistustiloja

200 W 24 V LED-muuntaja

10 metrin RGB COB LED-nauhan kokonaisteho on:

10 m × 15 W/m = 150 W

Pakettiin kuuluu GLP VSP 200 W 24 V IP67 LED-muuntaja, joten järjestelmään jää hyvin tehoreserviä eikä muuntajaa käytetä jatkuvasti nimellistehonsa ylärajalla.

10 metrin nauhan syöttö

Pitkässä 10 metrin LED-nauhassa jännitehäviön vaikutus kasvaa.

Siksi suosittelemme syöttämään 24 V jännitteen nauhan molemmista päistä. Näin värit ja valoteho säilyvät tasaisempina koko 10 metrin matkalla.

Tekniset perustiedot

LED-nauha

• Käyttöjännite: 24 V DC
• Pituus: 10 m
• Teho: 15 W/m
• Kokonaisteho: 150 W
• Valon väri: RGB
• Suojausluokka: IP65

Järjestelmä

• LED-muuntaja: 200 W / 24 V
• Muuntajan suojausluokka: IP67
• Vastaanotin: LEDTEK 4×5A
• Vastaanottimen suojausluokka: IP67
• Ohjaus: langaton RF
• Kaukosäädin: 4-kanavainen RGBW
• Himmennys: RF-vastaanottimen kautta

Asennus

230 V verkkovirta kytketään LED-muuntajaan. Muuntajan 24 V DC -lähtö kytketään LEDTEK RF-vastaanottimeen ja RGB LED-nauha vastaanottimen RGB-lähtöihin.

10 metrin nauha suositellaan syötettäväksi 24 V jännitteellä molemmista päistä.

Kaikki liitokset on suojattava asennuspaikan olosuhteiden edellyttämällä tavalla. 230 V sähköasennukset kuuluvat sähköalan ammattilaiselle.

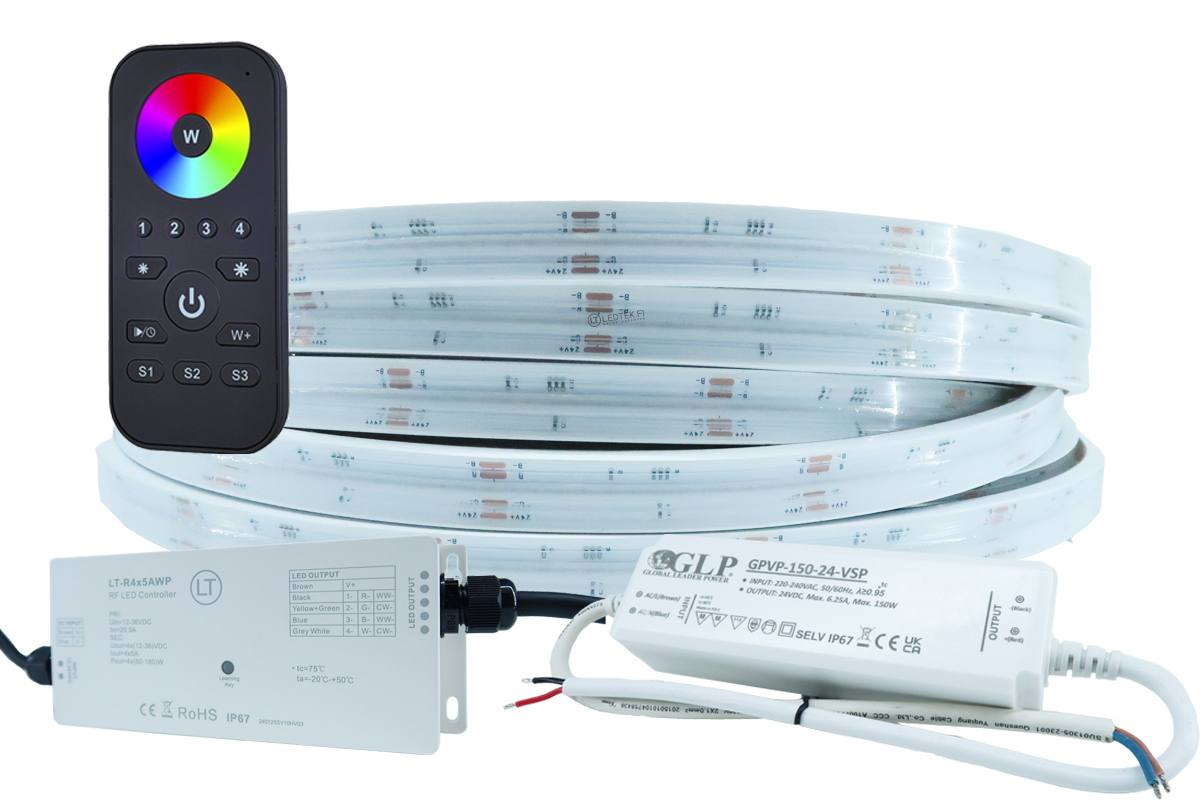

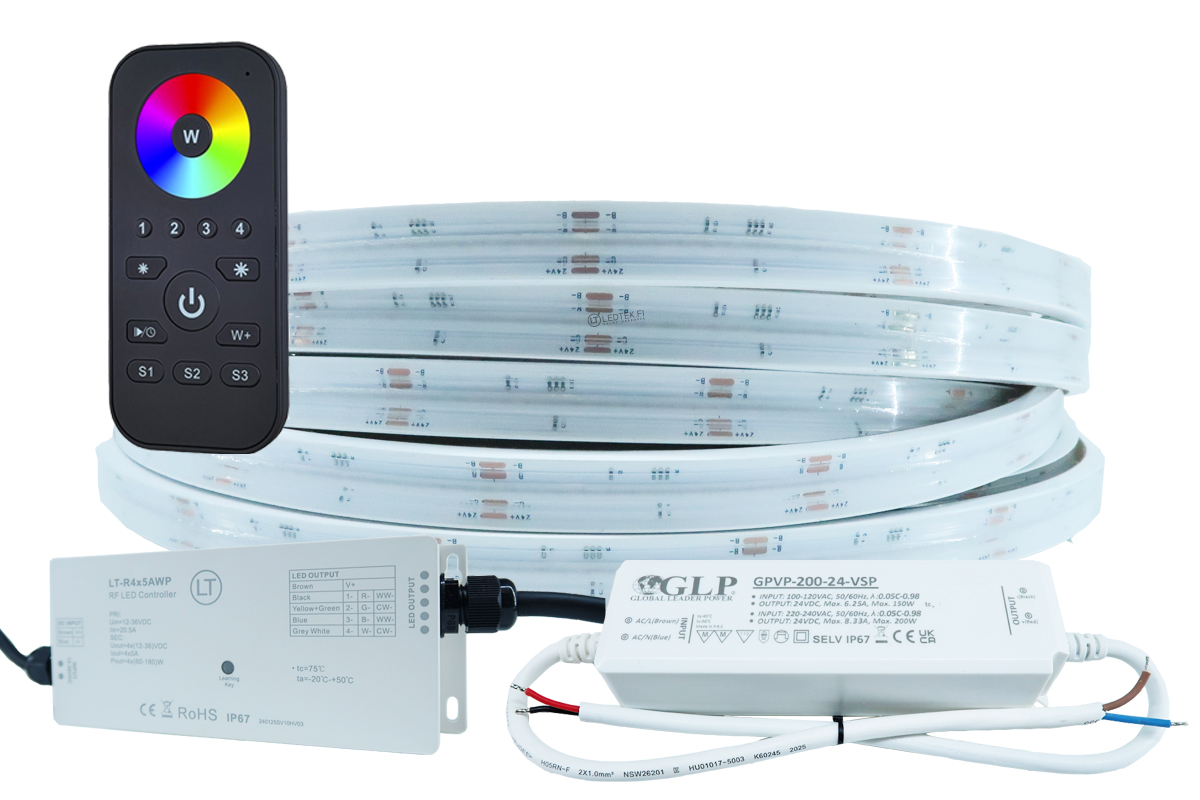

Paketin sisältö

• 1 × RGB COB LED-nauha 15W/m 24V IP65 – 10 m
• 1 × GLP VSP LED-muuntaja 200W 24V IP67
• 1 × LEDTEK RF-vastaanotin 4×5A IP67
• 1 × LEDTEK 4-kanavainen RGBW-kaukosäädin
