MiBoxer PUSH1 2,4 GHz RF-ohjain painonapille – himmennys, CCT ja RGB+CCT

MiBoxer PUSH1 2,4 GHz RF-ohjain painonapille – himmennys, CCT ja RGB+CCT

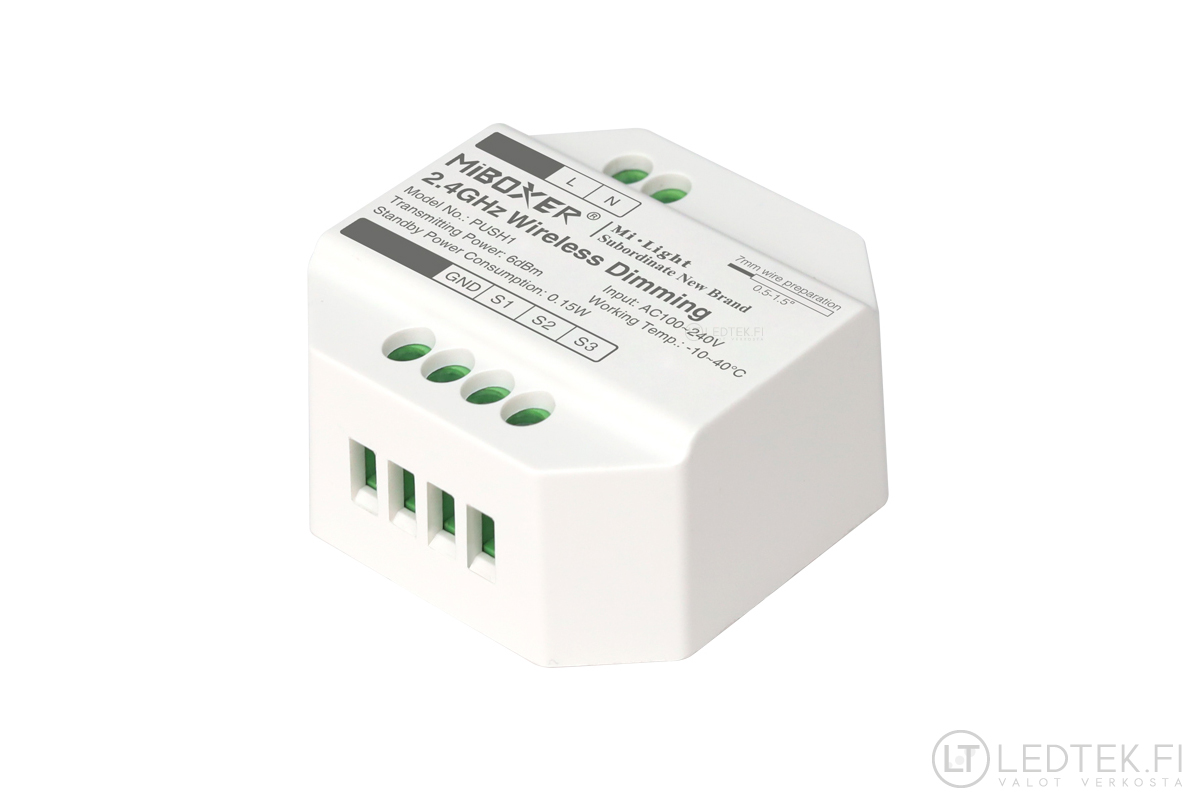

MiBoxer PUSH1 mahdollistaa tavallisen seinäpainikkeen käyttämisen MiBoxer 2,4 GHz LED-valaistuksen langattomaan ohjaukseen. Kompakti ohjainmoduuli liitetään 100–240 V AC -verkkojännitteeseen ja painonappiin, minkä jälkeen se lähettää ohjauskomennot langattomasti yhteensopivalle MiBoxer- tai Mi-Light 2,4 GHz -vastaanottimelle tai valaisimelle.

PUSH1 soveltuu esimerkiksi tilanteisiin, joissa LED-nauhan himmennystä, värilämpötilaa tai RGB+CCT-värejä halutaan ohjata tavallisella seinään asennetulla painonapilla ilman erillistä näkyvää MiBoxer-seinäohjainta.

PUSH1 ei kytkeydy suoraan LED-nauhaan eikä syötä LED-nauhaa. LED-nauhan yhteydessä tarvitaan sen tyypille sopiva MiBoxer 2,4 GHz -vastaanotin. PUSH1 toimii järjestelmän langattomana komentolähettimenä.

Tavallinen painonappi osaksi MiBoxer-järjestelmää

PUSH1:n avulla voidaan käyttää esimerkiksi samaan kalustesarjaan kuuluvaa painonappia kuin tilan muutkin seinäkytkimet. Ohjainmoduuli voidaan sijoittaa kojerasiaan tai muuhun soveltuvaan asennustilaan.

Painonapin kautta voidaan yhteensopivasta valaistusjärjestelmästä riippuen ohjata:

• valot päälle ja pois
• kirkkautta
• CCT-värilämpötilaa
• RGB- ja RGB+CCT-värejä

Näin esimerkiksi CCT LED-nauhan kirkkautta ja värilämpötilaa voidaan ohjata seinäpainikkeilla, kun LED-nauhan ja 24 V virtalähteen välissä käytetään yhteensopivaa MiBoxer CCT-vastaanotinta.

2,4 GHz RF-ohjaus

PUSH1 käyttää MiBoxerin 2,4 GHz RF-järjestelmää. Valmistajan ilmoittama langaton ohjausetäisyys on jopa 30 metriä avoimessa tilassa. Laite tukee 4096 himmennystasoa ja himmennystä välillä 0,1–100 %.

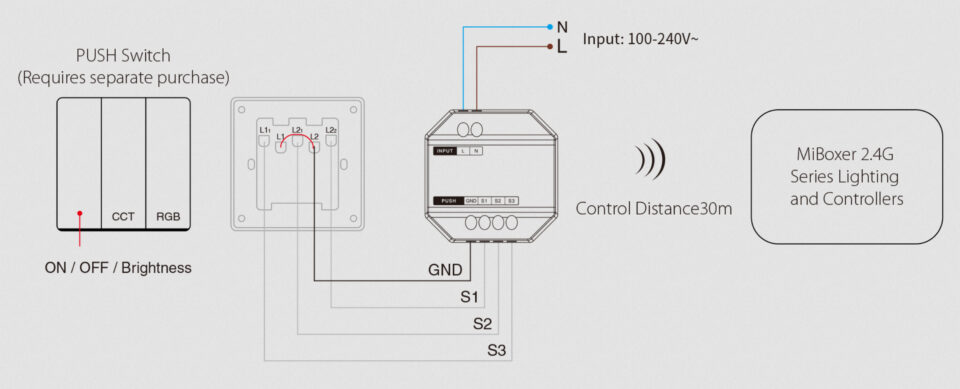

Esimerkki CCT LED-nauhan kytkennästä

230 V AC → 24 V LED-virtalähde → MiBoxer CCT-vastaanotin → CCT LED-nauha

Seinäohjaus:

230 V AC → MiBoxer PUSH1 + painonappi → 2,4 GHz RF → CCT-vastaanotin

PUSH1:n ja vastaanottimen välillä ei siis tarvita erillistä ohjauskaapelia.

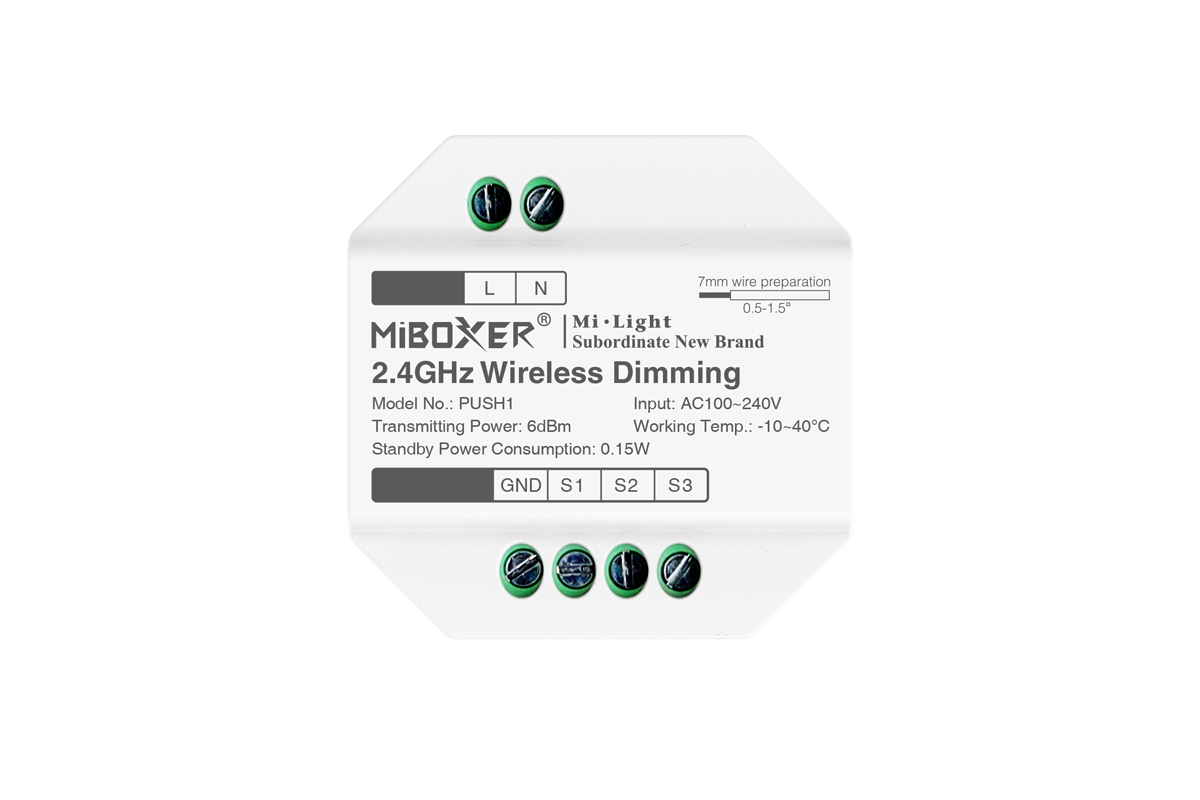

Tekniset tiedot

• Malli: MiBoxer PUSH1
• Tuotetyyppi: 2,4 GHz RF-ohjain / lähetin painonapille
• Käyttöjännite: AC 100–240 V, 50/60 Hz
• Langaton tekniikka: 2,4 GHz RF
• Lähetysteho: 6 dBm
• Ohjausetäisyys: jopa 30 m
• Himmennysalue: 0,1–100 %
• Himmennystasot: 4096
• Käyttölämpötila: –10…+40 °C
• IP-luokka: IP20
• Valmiustilan tehonkulutus: 0,15 W

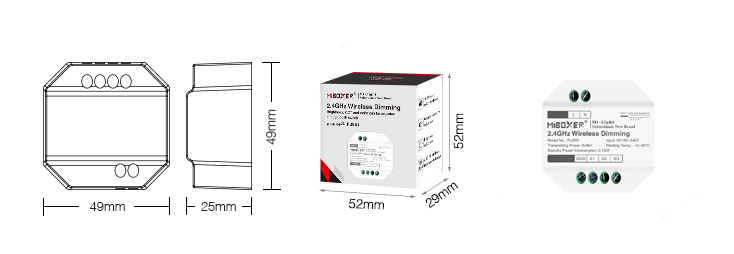

• Mitat: 49 × 49 × 25 mm
• Syöttö: 100–240 V AC
• Yhteensopivuus: MiBoxer / Mi-Light 2,4 GHz -järjestelmän yhteensopivat tuotteet
• Ohjaus: ON/OFF, himmennys, CCT ja RGB+CCT yhteensopivan järjestelmän mukaan

Tekniset arvot vastaavat valmistajan nykyistä PUSH1-dokumentaatiota. miboxer.com

Huomio asennuksesta

PUSH1 toimii verkkojännitteellä. Kiinteät 230 V sähköasennukset tulee tehdä voimassa olevien määräysten mukaisesti asianmukaiset oikeudet omaavan sähköalan ammattilaisen toimesta.
