DALI / PUSH DIM himmennettävä LED-muuntaja
POS

DALI/Push dim himmennettävä LED-muuntaja 100W 24V

Silm
Laatua
Turvallinen
DALI 2 ja PUSH
Himmennys 1-100%

69,90

Verkkokauppa0
Helsinki0
Oulu0
SKU: LT-FTPC100V24DATuoteosastot: LED Tarvikkeet, LED-muuntajat, LED-muuntajat 24V

Tuotekuvaus

DALI/Push dim himmennettävä LED-muuntaja 100 W 24 V

POS DALI 2 himmennettävä LED-muuntaja. Tehoa on mukavat 100 Wattia ja se riittää hyvin esimerkiksi maksimissaan 6,6 metrin 12W 24V COB LED-nauha asennuksen virransyöttöön. Tämä LED-muuntaja on DALI 2 (Digital Addressable Lighting Interface) ja PUSH-dim säädettävä. Dali ohjaukseen sinulla täytyy olla Dali-järjestelmän valonsäätimet ja esimerkiksi KNX tai vastaava automaatiojärjestelmä. Tunnetuilta valmistajilta löytyy tämän muuntajan kanssa toimivia valonsäätimiä. Esimerkiksi ABB, Ensto, Schneider ja monet muut Suomessa yleisesti käytetyt merkit.

Jos haluat kaukosäätimellä toimivan LED-himmentimen, niin älä valitse tätä muuntajaa. Jos haluat kaukosäätimellä toimivan LED-himmentimen, niin sopiva LED-muuntaja on normaali ei-himmennettävä LED-muuntaja jossa himmennys tapahtuu muuntajan jälkeen. Ei-himmennettävien muuntajien tuotetiedoissa ei ole mainintaa triacista, dalista tai muista muuntajan etupuolella tapahtuvista himmennystekniikoista. Ei-himmennettäville muuntajille löytyy useita hyviä LED-himmentimiä ja ne löydät meidän LED-himmentimet tuoteosastolta.

Himmennettävän LED-muuntajan asennus

Tämä LED-muuntaja soveltuu esimerkiksi 24V DC LED-nauhoille, 24V DC LED-alasvaloille, 24V DC LED-spoteille, jne. Teho riittää esimerkiksi 6,6 metrille 12W COB LED-nauhaa. Tämän LED-muuntajan korkeus on 18.2 mm ja tämä on SLIM-sarjan LED-muuntaja. Turvallisuuteen liittyen tässä on oikosulkusuoja, ylikuormasuoja ja ylikuumenemissuoja. Näistä oikosulku- ja ylikuormasuoja toimivat virrankatkomisperiaatteella. Tarkoittaa sitä, että ongelmatilanteessa LED-muuntaja alkaa katkomaan virtaa ja se tekee valoista välkkyvät. Virrankatkominen jatkuu kunnes vika on poistettu. Ylikuumenemissuoja katkaisee virran 24 voltin puolelta –> valot sammuvat. Valot saadaan päälle kytkemällä virta uudelleen päälle. Vastaavalla tavalla toimivat suojat myös muissa laadukkaissa LED-muuntajissa. Muuntaja jäähdyttää itsensä ympärillä vaihtuvaan ilmaan, eli asenna sellaiseen paikkaan jossa lämmin ilman pääsee sekoittumaan ympärillä olevaan ilmaan.

Riittävä LED-muuntajan teho

Tämän DALI 2 LED-muuntajan maksimiteho on 100 wattia ja käyttöjännite on 24 volttia. Kun mietit sopivaa muuntajaa LED-asennukseen, niin kannattaa ottaa hieman tehokkaampi LED-muuntaja kuin mikä maksimikuorma tulee olemaan. Meiltä löytyy hyvä blogiteksti LED-muuntajien valinnasta ja tehoista ja se löytyy tästä.  Muuntajaa on hyvä kuormittaa noin 80% kuormalla ilmoitetusta maksimista. Tällä muuntajalla se tarkoittaa 80 Watin kuormaa ja 80 watilla laskettuna tämän muuntajan teho riittää esimerkiksi:

Max noin 17,7 metriä 4,5W LED-nauhalle
Max noin 6,6 metrille 12W COB LED-nauhalle



Yhteensopiviksi testatut säätimet:

  • Ei testejä

Hyödyt:

  • Värisemätön himmennys
  • Pehmeä säätö
  • Matala design
  • Ylikuormasuoja
  • Ylikuumenemissuoja
  • Oikosulkusuoja
  • Täyden skaalan himmennys 0% – 100%
  • 10% minimikuorma
  • Turvallinen TUV-CE, RoHS

Käyttököhteet:

  • 24V LED-nauhat
  • 24V LED-alasvalot
  • 24V LED-kohdevalot
  • 24V LED-moduulit
  • 24V LED-spotit

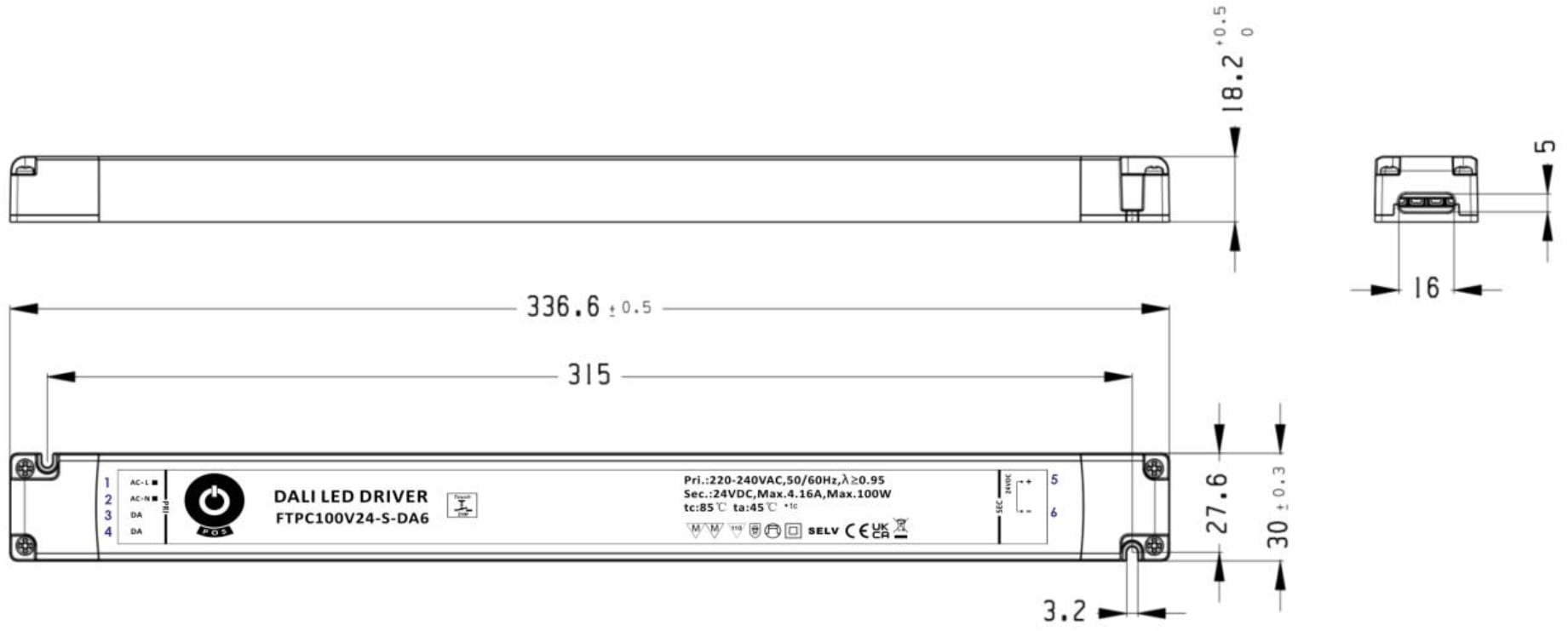

Mittakuvat ja kytkentäohje:

LED-muuntajien yleinen turvaetäisyys ympärillä oleviin materiaaleihin on 25 mm yläpuolelle ja sivuille. Tämä DALI 2 LED-muuntaja on SLIM sarjaa ja tämän korkeus on ainoastaan 18.2 mm, leveys 30 mm. Pituutta sen sijaan on reilummin, 336.6 mm. Kannattaa varmistaa mahtuuko tämä muuntaja taittumaan asennusaukosta. Jos muuntajalle on paikka huoltoluukun läheisyydessä, niin sittenhän se on helppo homma.

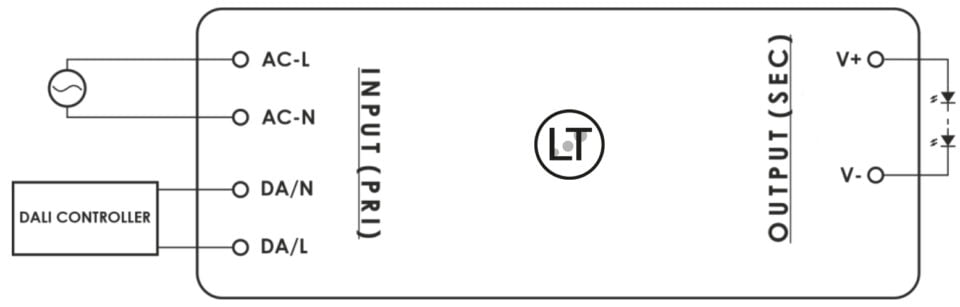

DALI 2 kytkentä

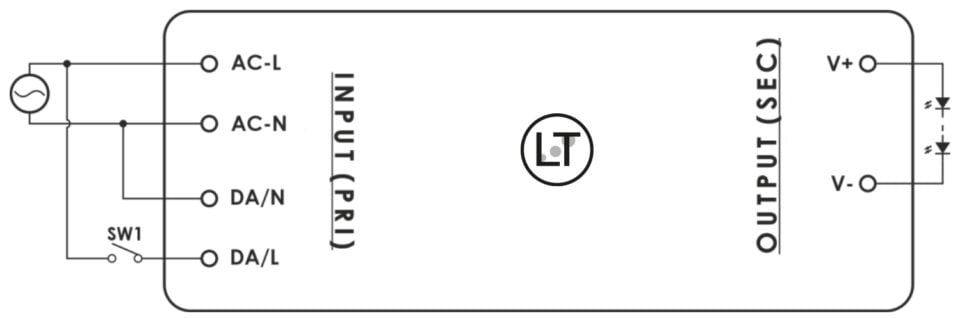

PUSH DIM kytkentä



Himmennettävä LED-muuntaja

Tekniset tiedot

Käyttöjännite

Maksimi teho

100 W

Lähtövirta

4.16 A

Lähtöjännite

24V DC

Tehokerroin

> 0.95

Käyttöympäristö

'-20°C….+45°C

Kuormitus

10% – 100%

Mitat

336.6 x 30 x 18.2 mm (P x L x K)

Paino

200 g

Himmennys

0% – 100%

IP-luokitus

IP20

Suojausluokka

II

Turvallisuus

oikosulkusuoja, ylijännitesuoja, ylikuormasuoja, ylikuumenemissuoja

Takuu

24 kk

Sertifikaatti

CE, SELV

Tuotemerkki

POS

Arvostelut

  1. Timo Rissanen (varmistettu kirjoittaja)

    Oikein toimiva, L ja N ja dali ohjaus 230 v, impulssijousi katkaisijaan ja 24 vdc led-nauhalle….simppeli push-dim ja mukava käyttää exxact kytkimeltä.
