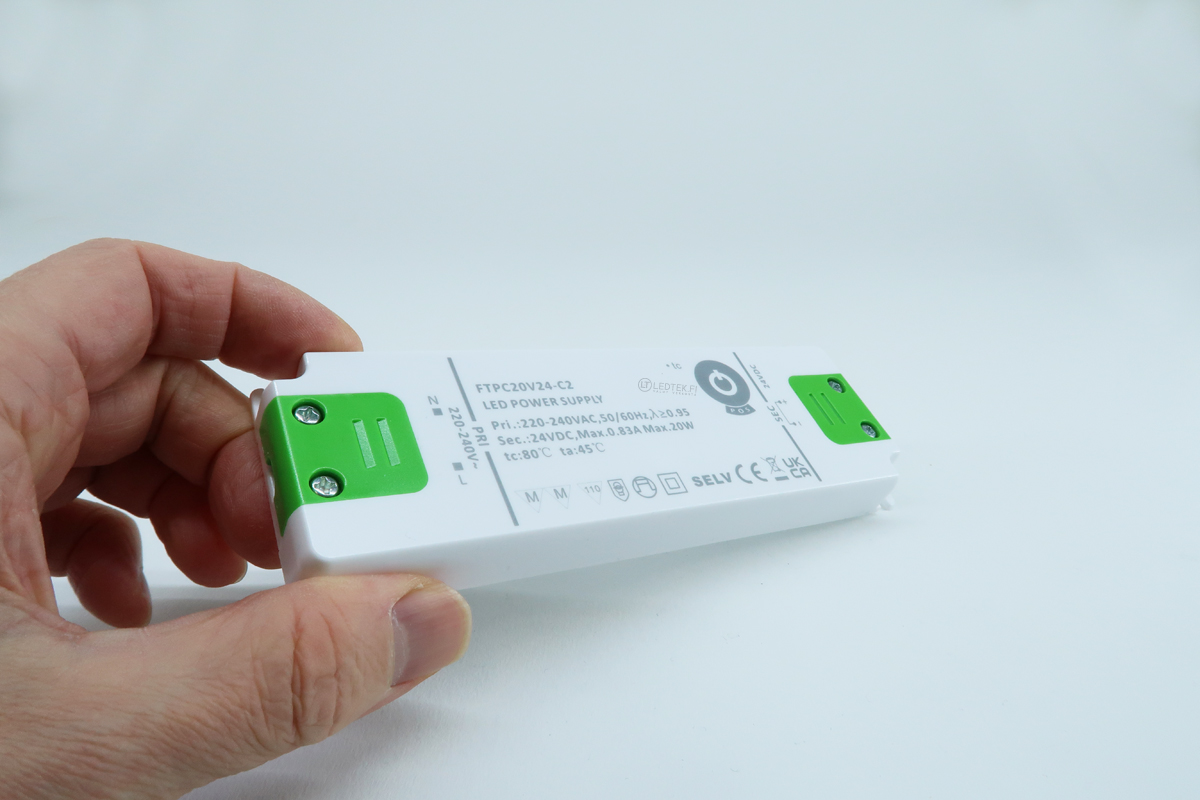

LED-valaistuksen yhteydessä yksi yleisimmistä kysymyksiä herättävistä komponenteista on LED-muuntaja (LED-driveri).
Voiko muuntajan kytkeä pistorasiaan? Toimiiko himmennys? Entä voiko kahta muuntajaa käyttää yhdessä, jos teho ei riitä?
Tässä artikkelissa käymme läpi yleisimmät LED-muuntajiin liittyvät kysymykset ja vastaukset, jotta oikean ratkaisun valinta olisi helppoa ja turvallista.
1. Voiko LED-muuntajan kytkeä pistorasiaan?
Riippuu muuntajasta.
Useimmat LED-muuntajat on tarkoitettu kiinteään asennukseen (esim. MMJ-kaapelilla), ja valmistaja olettaa, että asennuksen tekee valtuutettu sähköasentaja määräysten mukaisesti.
Tällöin muuntajassa on ruuviliittimet (L ja N), ei pistotulppaa.
Pistotulpallinen käyttö on sallittua vain muuntajilla, jotka on siihen nimenomaisesti tarkoitettu.
Vaikka muuntaja toimisi teknisesti pistorasiaan kytkettynä, Ledtek suosittelee aina käyttämään muuntajaa sen käyttötarkoituksen mukaisesti.
2. Haittaako, jos L ja N menevät “ristiin” pistotulpan käännön takia?
Suomessa käytössä oleva Schuko-pistorasia ei ole polarisoitu, eli pistotulpan voi kytkeä kahdella tavalla.
Tällöin on mahdollista, että:
- vaihe (L) ja nolla (N) vaihtavat paikkaa muuntajan liittimissä
Muuntajan toiminnan kannalta tästä ei yleensä ole haittaa, eikä muuntaja rikkoudu.
EU-markkinoille suunnitellut LED-muuntajat on tehty toimimaan tällaisessa ympäristössä.
⚠️ Sähköturvallisuuden ja asennusperiaatteiden kannalta on silti aina suositeltavaa, että:
- himmennin katkoo vaihetta (L)
- L ja N kytketään muuntajan merkintöjen mukaisesti
3. Vaihtuuko DC-puolen polariteetti, jos pistotulppa käännetään?
Ei vaihdu.
- AC-puolen L/N ei vaikuta DC-puolen +/– -napoihin
- DC-polariteetti määräytyy vain muuntajan lähtöliittimistä
LED-nauhat ja LED-valaisimet tulee aina kytkeä DC-puolella oikealla polariteetilla.
4. Toimiiko triac-himmennys, jos muuntaja on pistorasiassa?
Kyllä, yleensä toimii, kunhan:
- muuntaja on triac / phase-cut -yhteensopiva
- seinähimmennin on tarkoitettu LED-kuormille
- himmennin syöttää pistorasiaa oikein
Teknisesti muuntaja “näkee” himmennetyn jännitteen johtimien välillä riippumatta siitä, kummassa liittimessä vaihe on.
Tästä huolimatta oikea ja suositeltava ratkaisu on aina kiinteä asennus ja me emme suosittele triac-muuntajien asennusta pistotulpalla pistorasiaan.
Sähköturvallisuuden ja määräysten näkökulmasta oikea ratkaisu on kiinteä asennus.
5. Voiko kahta LED-muuntajaa käyttää saman LED-kokonaisuuden syöttämiseen?
Ei saa, ellei valmistaja ole erikseen ilmoittanut muuntajan tukevan rinnankytkentää.
Tavallisia LED-muuntajia ei saa kytkeä rinnakkain DC-puolelta.
Miksi ei?
- Muuntajat eivät ole koskaan täysin saman jännitteisiä
- Kuorma ei jakaudu tasaisesti
- Muuntajat alkavat “taistella” keskenään
Seurauksena voi olla:
- ylikuumeneminen
- suojausten laukeaminen
- lyhentynyt käyttöikä tai rikkoutuminen
Tämä koskee myös täysin samanlaisia muuntajia.
6. Miten toimitaan, jos tehoa tarvitaan enemmän?
Paras ratkaisu: yksi riittävän tehokas muuntaja
- Valitse muuntaja, jossa on 20–30 % tehoreservi
- Yksinkertainen, turvallinen ja pitkäikäinen ratkaisu
Useampi muuntaja, mutta eri LED-piireille
- Jokaisella muuntajalla oma LED-nauha tai oma osuus
- AC-puoli voi tulla samasta ryhmästä tai himmentimestä
- DC-piirit pidetään täysin erillään
⚠️ Rinnankytkentä vain erikoismalleilla
- Sallittu vain, jos datasheetissä lukee erikseen “parallel operation allowed”
- Ei koske tavanomaisia LED-nauhamuuntajia
7. Kuinka paljon tehoreserviä LED-muuntajassa pitäisi olla?
Suositus:
- vähintään +20 %, mieluiten +30 %
- Esim. 80 W LED-kuormalle → 100–120 W muuntaja
Tämä:
- parantaa käyttöikää
- vähentää lämpökuormaa
- parantaa himmennettävyyttä
8. Yhteenveto
LED-muuntajan oikea valinta ja asennustapa vaikuttavat suoraan:
- käyttöikään
- turvallisuuteen
- himmennystoimintaan
- valaisimien toimivuuteen
Jos olet epävarma, kysy ennen asennusta – se säästää aikaa, rahaa ja vaivaa.
Autamme mielellämme oikean muuntajan ja kytkentätavan valinnassa.
