Tässä artikkelissa kerromme sähkölaitteiden IP-luokituksista. Sähkölaitteiden kuten: LED-nauhat, LED-kuituvalot, LED-alasvalot, LED-porrasvalot, LED-muuntajat ja LED-himmentimet.

Sähkönkäyttäjä joutuu usein pohtimaan, sietääkö sähkölaite riittävästi vettä tai kosteutta. Laitteita valmistetaan erilaisia olosuhteita varten ja mitä paremmin ne vettä kestävät, sitä kalliimpia ne ovat. (Sähköturvallisuuden edistämiskeskus).

Sähkölaitteiden vedenkestoisuutta arvioidaan kansainvälisellä kotelointiluokituksella, ns IP-koodilla (IP = International Protection). IP-luokitus ottaa huomioon paitsi vesisuojauksen myös suojauksen vieraiden esineiden ja pölyn sisäänpääsyltä. (Sähköturvallisuuden edistämiskeskus).

IP-koodit

Laitteesta voi löytyä esimerkiksi koodi IP21. Koodin ensimmäinen numero kertoo, miten laite on suojattu vieraiden esineiden ja pölyn sisäänpääsyltä. Koodin toinen numero kertoo, miten laite on suojattu vedeltä. Numeroiden jälkeen koodissa voi olla yksi tai kaksi lisäkirjainta, joilla ei tavallisen sähkönkäyttäjän kannalta ole yleensä merkitystä. Yleisesti voidaan sanoa, että mitä suurempi numero, sitä paremmin laite on tältä osin suojattu. (Sähköturvallisuuden edistämiskeskus).

Kun esitetään laitteille sijaintipaikkaan liittyviä vaatimuksia, voidaan sanoa esimerkiksi, että ”kotelointiluokan on oltava vähintään IP X4”. Tämä tarkoittaa, että vieraiden esineiden sisäänpääsyn suhteen laitteelle ei aseteta erityisiä vaatimuksia (tai ne vaatimukset vaihtelevat tapauksesta riippuen), mutta että vesisuojauksen pitää olla numeroa 4 vastaava. Vastaavasti merkintä IP 4X määrittää vaatimuksen vieraiden esineiden kannalta, mutta jättää asian vesisuojauksen kannalta avoimeksi. (Sähköturvallisuuden edistämiskeskus).

Ensimmäisellä numerolla ei useinkaan ole tavallisen sähkönkäyttäjän kannalta merkitystä, mutta esim. teollisuuden sähkölaitteiden osalta voi hyvä pölysuojaus tms. olla toisinaan hyvin tärkeää. Toisaalta monien laitteiden kohdalla käy niin, että kun vesisuojausta on lisätty, lisääntyy samalla myös suojaus vierailta esineiltä. (Sähköturvallisuuden edistämiskeskus).

Ensimmäinen numero

Laite on suojattu vieraiden esineiden ja pölyn sisäänpääsyltä seuraavasti:

0: Ei suojausta.

1: Suojaus suuria kappaleita vastaan, halkaisija 50mm tai enemmän.

2: Suojaus keskikokoisia kappaleita vastaan, halkaisija yli 12,5mm.

3: Suojaus pieniä kappaleita vastaan, halkaisija yli 2,5mm.

4: Suojaus erittäin pieniä kappaleita vastaan, halkaisija yli 1mm.

5: Suojattu pölyltä. Ei edellytä täydellistä tiiveyttä, mutta haitallisia pölykertymiä ei saa syntyä.

6: Täydellinen suojaus. Pölytiivis.

Toinen numero

Laite on suojattu veden sisäänpääsyn haitallisilta vaikutuksilta seuraavasti:

0: Ei suojausta vettä vastaan.

1: Suojaus suoraan ylhäältä tulevaa vettä vastaan.

2: Suojaus ylhäältä +/-15 astetta tulevaa vettä vastaan.

3: Suojaus ylhäältä +/-60 astetta tulevaa vettä vastaan.

4: Suojaus vesiroiskeita vastaan.

5: Kestää vesiruiskun joka suunnasta.

6: Kestää suurella paineella tulevan ruiskun.

7: Kestää hetkellisen upotuksen veteen.

8: Kestää pysyvän upotuksen. Lisämerkintänä voi olla suurin sallittu asennussyvyys.

Esimerkkejä:

IP 21 = Suojattu esineeltä, jonka halkaisija on yli 12,5 mm ja pystysuoraan tippuvalta vedeltä

IP 44 = Suojattu esineeltä, jonka halkaisija on yli 1,0 mm ja roiskuvalta vedeltä.

IP 65 = Täydellinen suojaus. Pölytiivis. Kestää vesiruiskun joka suunnasta.

IP 67 = Täydellinen suojaus. Pölytiivis. Kestää hetkellisen upotuksen veteen.

IP 68 = Täydellinen suojaus. Pölytiivis. Kestää pysyvän upotuksen.

Yllä olevan POS LED-muuntajan suojausluokka on IP20, eli tämä on kuivantilan laite.

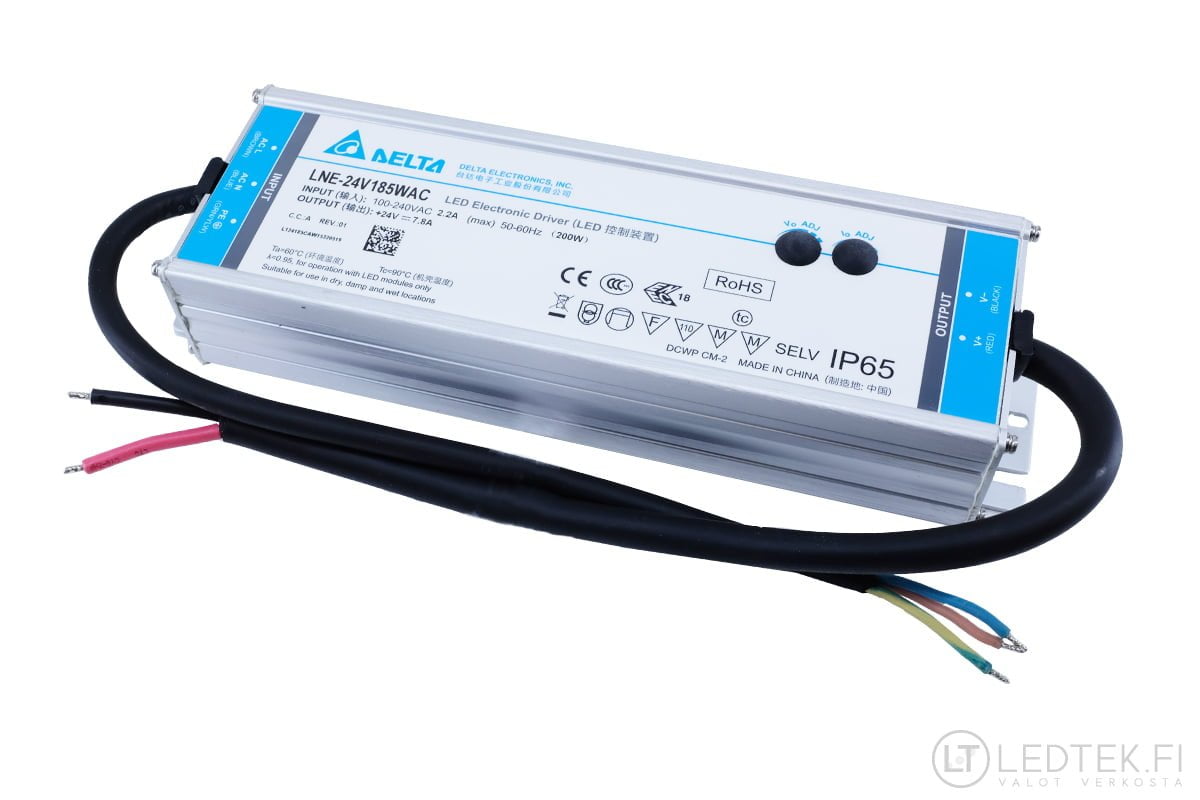

Yllä olevan Delta LED-muuntajan suojausluokka on IP65, eli tämä on suojattu pölyltä ja roiskevedeltä.
